Un chantier à Romans-sur-Isère en mars 2025 m’a bien illustré ce qu’il faut anticiper quand on intègre des équipements dans un gabion. Six mètres linéaires de mur en limite de propriété, 1,20 m de haut, calcaire beige, avec trois demandes du client qui sortaient du décoratif pur : deux spots LED dirigés vers la terrasse, une prise extérieure IP66 pour le barbecue électrique, un robinet de jardin en pied de mur côté potager. Tout ça devait être opérationnel au moment de la mise en service, pas rajouté après. On a passé trois heures le premier matin à marquer les passages de gaines sur le grillage, couler la semelle avec les attentes, et tirer 18 m linéaires de tranchée depuis la maison. Quinze mois plus tard, zéro reprise, zéro fuite, zéro panne électrique — parce que tout avait été planifié avant le remplissage.
Un gabion qui reçoit des équipements (spot dans gabion, prise, robinet, sonnette, boîte aux lettres, vidéophone) ne se monte pas comme un mur décoratif. Les passages traversent la cage, les raccords doivent rester accessibles, les normes électriques et plomberie imposent des règles précises. Ce guide détaille l’intégration équipement par équipement, avec les sections câbles, les indices IP qui comptent et les points où l’électricien ou le plombier deviennent obligatoires.
Ce qu’il faut décider avant de commencer
Un gabion est irréversible une fois rempli. Démonter une rangée pour passer un câble oublié prend une demi-journée à deux, abîme le calage des pierres et laisse des traces. La seule méthode qui marche : tout planifier sur plan avant de toucher une cage.
Inventaire des équipements. Spots extérieurs, prise barbecue, prise arrosage automatique, robinet, sonnette, vidéophone, boîte aux lettres, sonde jardin connectée, éclairage balisage bas. Chaque ligne se traduit en une gaine ICTA, un tuyau PE40 ou un câble dédié, avec un point d’entrée et un point de sortie dans le gabion.
Schéma des passages. Marquer au crayon de chantier ou à la peinture aérosol l’emplacement de chaque passage sur le grillage, avant assemblage final. Les gaines passent verticalement le long de la face arrière de la cage (côté invisible), sortent horizontalement pour alimenter le point terminal, et remontent en parement discret entre deux pierres plates posées au calage.
Séparation courant fort / courant faible. Règle absolue : 30 cm minimum entre une gaine 230 V et une gaine téléphonie, RJ45, sonnette ou vidéophone. Cette distance évite les perturbations électromagnétiques qui dégradent les signaux faibles — un vidéophone branché à 5 cm d’un câble 230 V grésille en continu. En pratique je pose les courants forts côté gauche de la cage, les courants faibles côté droit, jamais mélangés.
Hauteur et ergonomie. Prise barbecue à 90-110 cm du sol fini pour brancher confortablement debout. Robinet à 60-80 cm pour remplir un arrosoir sans casser le dos. Sonnette à 1,30-1,60 m selon la taille du visiteur typique. Spots à 1,80 m minimum pour ne pas éblouir en vision directe depuis la terrasse. Ces repères se tracent avant de décider où sortent les gaines.
Spot dans gabion : LED IP67 intégrés à la cage
Un spot dans gabion encastré dans l’épaisseur de la cage donne un rendu différent du ruban LED continu. Lumière ponctuelle, effet accent, faisceau serré qui éclaire une zone ciblée (escalier, coin terrasse, arbuste ornement). C’est l’intégration la plus demandée sur mes chantiers Drôme depuis 2020.
Alimentation 24 V basse tension. Systématiquement. Le 230 V en contact direct avec un grillage galvanisé en extérieur humide, c’est une non-conformité NF C 15-100 et un risque électrique. Transformateur 230 V / 24 V IP65 placé en local sec (garage, cellier technique), tirage basse tension en câble souple 2×1,5 mm² jusqu’au gabion via gaine ICTA 16 mm.

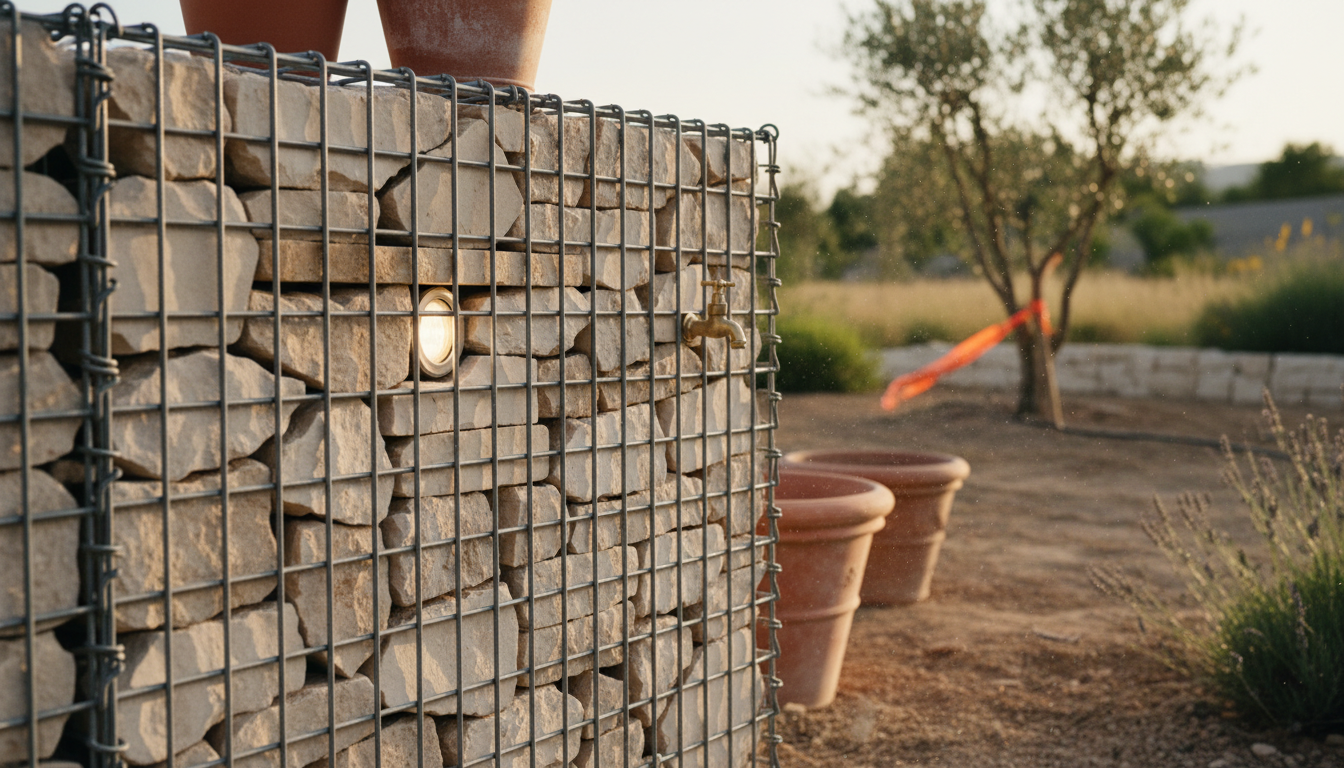

Emplacement entre deux pierres plates. Méthode propre pour intégrer un spot dans gabion : à l’assemblage, laisser une fente de 8-12 mm entre deux pierres plates calibrées 40-60 mm d’épaisseur, à la hauteur choisie. Le corps du spot s’insère dans la fente, lentille affleurante côté visible, câble d’alim remontant par l’arrière dans la gaine ICTA. Silicone neutre de finition sur le pourtour pour parfaire l’étanchéité.
Fixation sur traverse bois ou plaque métal ajourée. Pour un spot plus puissant (5-10 W) qui ne peut pas tenir simplement entre deux pierres, visser le luminaire sur une traverse bois dur (chêne, châtaignier, mélèze) de 2 cm d’épaisseur, insérée à l’intérieur de la cage au moment du montage. Variante : plaque métal inox 3 mm ajourée à la scie cloche, qui laisse passer la lumière tout en portant le spot. La plaque se fixe aux fils du grillage par 4 colliers inox.
Indice IP67 obligatoire. Pas IP65, encore moins IP44. Un spot dans gabion placé dans un creux de pierre où l’eau stagne en hiver subit un environnement plus humide qu’une façade lisse. IP65 tient la première année, se noie la deuxième. IP67 tient 15 à 20 ans sur mes chantiers depuis 2018.
Température de couleur et puissance. 2700 K pour un calcaire clair, 3000 K pour un basalte ou un granite sombre. Puissance 3-5 W par spot pour un effet accent doux, 7-10 W pour un vrai éclairage de zone. Au-delà, on bascule en luminaire technique rarement adapté à l’ambiance jardin.
Le guide dédié comment éclairer un mur en gabion en LED détaille les autres options (ruban, uplighting, lanterne solaire) et le choix entre elles. Pour les accessoires de fixation et les colliers inox, les accessoires de pose chez Gabiona (partenaire) couvrent ce qu’il faut.
Prise extérieure IP55 à IP66 sur le gabion
Une prise sur gabion se voit de plus en plus : pratique pour brancher un barbecue électrique en terrasse, un aspirateur de bassin, une tondeuse à gazon, un arrosage automatique. C’est aussi l’équipement le plus encadré par la norme.
Boîtier DCL extérieur normalisé. Dispositif de Connexion Luminaire dans sa version extérieure, référence européenne. Socle 10/16 A standard, deux trous ronds + broche terre. Clapet à ressort anti-pluie qui se referme automatiquement quand la fiche n’est pas branchée. Indice IP55 pour une prise sous auvent ou abritée par un chapeau de mur, IP66 pour une prise totalement exposée à la pluie battante.
Norme NF C 15-100 section 8. Cette section régit les locaux contenant une baignoire ou une douche et, par extension, les installations extérieures soumises à l’humidité permanente. Exigences concrètes : différentiel 30 mA type A (ou AC selon nature de la charge) en tête de circuit, disjoncteur 16 A dédié, section minimale 2,5 mm² en câble U1000 R2V, liaison équipotentielle des masses métalliques accessibles. Le grillage galvanisé du gabion entre dans ce périmètre dès qu’une prise y est fixée — mise à la terre du grillage par tresse cuivre 16 mm² reliée au piquet de terre maison.
Fixation sur traverse bois interne. Même principe que le spot : la prise se visse sur une traverse bois dur insérée à l’intérieur de la cage à la hauteur cible. La face avant de la prise affleure le parement pierre, la gaine ICTA rouge 20 mm arrive par l’arrière via le passage prévu. Jamais de fixation directe sur le grillage — la prise bouge à chaque manipulation de fiche, les vis se desserrent, l’étanchéité IP se dégrade en 2-3 ans.
Profondeur de tranchée 50 cm. Règle NF C 15-100 partie 5-52 pour une canalisation enterrée en extérieur. Lit de sable 5 cm, câble en gaine TPC rouge dans la tranchée, grillage avertisseur rouge posé à 20 cm au-dessus du câble (entre 20 et 30 cm de la surface finale), remblai tassé. Le grillage avertisseur permet à n’importe quel terrassier futur de savoir qu’un câble passe en dessous avant de planter un coup de pelle.
Électricien obligatoire pour le raccordement tableau. Le tirage de la gaine ICTA depuis le tableau jusqu’au gabion peut être fait par le propriétaire. Le branchement au tableau (pose du différentiel dédié, raccord des phases, neutre et terre, vérification de la protection) doit être fait par un électricien qualifié, assuré décennale. Sur un tableau modifié qui dépasse 8 modules supplémentaires, attestation Consuel exigée avant remise en service par Enedis.
Les erreurs de pose à ne pas commettre rappelle les points où les auto-constructeurs dérapent — le raccordement électrique en tête de liste.
Robinet de jardin en pied de gabion
Un robinet de jardin intégré au gabion simplifie l’arrosage : pas de tuyau qui court en apparent sur la terrasse, pas de bricolage saisonnier. Deux options selon le matériau d’arrivée.
Option cuivre Ø14 extérieur. Tube cuivre recuit ou écroui, diamètre extérieur 14 mm, soudure à l’étain sur raccords fournis par le plombier. Avantage : compatible tous les équipements sanitaires français, tenue thermique parfaite, durée de vie 50 ans et plus. Inconvénient : sensible au gel sans purge hivernale, soudure obligatoire donc plombier ou bricoleur expérimenté avec chalumeau. Le cuivre est posé depuis le regard compteur en tranchée hors gel.
Option polyéthylène PE40 ou PE80. Tube plastique bleu, Ø 20 ou Ø 25 mm selon débit voulu. Se coupe à la lame, se raccorde à compression (olives laiton) ou par électrosoudure. Beaucoup plus souple à poser, encaisse les petits mouvements de terrain sans fissurer, tolère le gel modéré sans éclater (si purgé). PE40 pour un débit domestique standard (Ø 20), PE80 pour les réseaux plus exigeants (Ø 25).
Tranchée 80 à 100 cm selon région. Règle hors gel NF DTU 60.1 et retours chantier Drôme. En plaine (altitude < 300 m), 80 cm suffisent. En altitude (500 m +) ou climat continental marqué (Ardèche haute, Diois), descendre à 100 cm. Lit de sable 5 cm, tube posé détendu (ne pas tirer à fond — laisser du mou pour absorber les contraintes thermiques), sable enrobant 10 cm, remblai terre tassée par passes de 20 cm.
Sortie en platine fixée sur cage. Platine inox 3 mm, 15 × 15 cm, percée au centre pour laisser passer le raccord laiton. Fixation au grillage par 4 colliers inox larges, appui contre une pierre plate posée derrière en calage. La platine distribue l’effort : quand on ouvre le robinet à fond ou qu’on tire sur un tuyau d’arrosage, c’est la pierre en calage qui encaisse, pas le grillage qui se déforme.
Nourrice laiton pour sorties multiples. Si on veut un robinet jardin + un départ arrosage automatique + éventuellement un kärcher, poser une nourrice laiton 4 départs derrière la platine, protégée par la pierre. Chaque départ a sa propre vanne quart-de-tour. Isolation thermique des raccords à la mousse synthétique + gaine plastique, pour limiter le gel en hiver.
Vidange hivernale obligatoire. En Drôme plaine et partout au nord du 45e parallèle, purger le robinet et la tuyauterie en aval du regard compteur chaque automne avant les premières gelées. Vanne d’isolation au regard, ouverture du robinet en aval pour vider la colonne d’eau, laisser le robinet ouvert tout l’hiver. Le moindre reste d’eau gelé casse le laiton du robinet et fait exploser la soudure cuivre en amont — réparation 200-400 € si on s’en aperçoit, dégât des eaux souterrain si on s’en aperçoit pas.
Plombier pour le raccord général. Le piquage sur l’arrivée d’eau principale, la pose de la vanne d’arrêt au regard, la soudure cuivre si on a choisi cuivre, relèvent du plombier. Le tirage de la tranchée PE40 entre regard et gabion peut être fait par le propriétaire si on maîtrise la compression olive laiton — 30 à 40 € la pince à compression en grande surface, opération simple une fois vue.
Sonnette, interphone, visiophone
Équipements à faible consommation, généralement alimentés en 12 V ou 24 V basse tension, qu’on fixe sur le gabion à hauteur accessible au visiteur.
Hauteur 1,30 à 1,60 m. Standard ergonomique pour qu’un adulte de taille moyenne appuie sans se baisser ni se hisser. 1,40 m est le bon compromis. Un visiophone se pose un peu plus haut (1,55-1,60 m) pour que la caméra capte le visage à la bonne hauteur.
Fixation plaque sur cage. Platine inox ou alu thermolaqué 3 mm, 10 × 15 cm selon module, vissée au grillage par 4 colliers inox. La façade de l’appareil (bouton sonnette, écran vidéophone, lecteur badge) est montée sur la platine. Joint d’étanchéité pourtour en silicone neutre entre platine et appareil pour éviter les infiltrations.
Câblage gaine ICTA discrète. Gaine ICTA 16 mm bleue ou verte pour distinguer du courant fort rouge. Passage vertical entre deux pierres plates alignées au calage, depuis le haut du gabion (où la gaine sort du mur maison ou du conduit technique) jusqu’à la platine. Câble téléphonique 6/10 ou 8/10 deux ou quatre conducteurs, selon schéma du fabricant. Sur un visiophone, ajouter un câble alim séparé 24 V ou prévoir un modèle sur batterie Wi-Fi qui simplifie tout.
Distance courant fort obligatoire. 30 cm minimum avec toute ligne 230 V, même en gaine distincte. Si la prise barbecue passe aussi dans la cage, séparer physiquement les deux côtés du gabion.
Visiophone Wi-Fi batterie. Solution qui simplifie l’intégration : Ring, Eufy, Arlo, Hikvision Wi-Fi. Pas de câblage alim permanent, batterie rechargeable tous les 3-6 mois selon trafic. Seule contrainte : récepteur Wi-Fi portée correcte depuis la maison, à vérifier avant installation. Sur 12 chantiers équipés depuis 2022, aucun retour négatif — la batterie tient le rythme annoncé et la portée passe si le routeur est à moins de 15 m du gabion avec vue dégagée.
Mon retour sur les piliers de portail en gabion détaille le cas particulier d’un pilier maçonné où le vidéophone s’intègre plus souvent qu’en mur simple.
Boîte aux lettres, sonde, équipements divers
Boîte aux lettres. Intégration latérale dans une cage épaisseur 25-30 cm, ou au-dessus dans une colonne dédiée 30 × 30 × 120 cm. Le kit bloc boîte + numéro de rue se fixe sur platine inox vissée aux fils du grillage. Comment intégrer une boîte aux lettres en gabion détaille les cotes NF D 27-404/405 et le choix entre intégration simple et colonne BAL dédiée.
Sonde jardin connectée / station météo. Ecowitt, Netatmo, Sensoterra. Alimentation USB-C 5 V avec petit panneau solaire 2-5 W posé en haut du gabion, batterie LiFePO4 intégrée pour l’autonomie nocturne. Fixation platine alu 80 × 80 mm au grillage. Aucun câblage filaire nécessaire si on choisit le modèle solaire complet.
Éclairage balisage bas. Spot encastré sol IP67 posé dans la semelle béton au pied du gabion, orienté vers le haut pour un uplighting léger de la pierre. Alimentation 24 V depuis le même transformateur que les spots intégrés à la cage. Comment éclairer un mur en gabion en LED détaille cette configuration.
Prises USB / chargement téléphone. Rare en gabion, mais quelques clients demandent un port USB étanche IP67 pour recharger un téléphone sur la terrasse. Boîtier Legrand Plexo ou équivalent à intégrer sur la même traverse bois que la prise 230 V, alim 5 V via transformateur auxiliaire placé en local sec.
Tout ce qui se prépare AVANT le remplissage
Résumé opérationnel, dans l’ordre du chantier.
1. Semelle béton avec attentes. Au coulage de la fondation, noyer les gaines TPC rouges (courant fort) et ICTA bleues (courant faible) verticalement avec 30 cm d’émergence au-dessus du niveau béton. Le tuyau PE40 du robinet sort au pied de la cage là où la platine sera fixée. Chaque attente est bouchée par ruban adhésif pour éviter le béton à l’intérieur.
2. Assemblage cage avec passages marqués. Avant fermeture des faces, marquer au feutre indélébile sur le grillage l’emplacement de chaque équipement (croix + abréviation : P pour prise, S pour spot, R pour robinet, V pour vidéophone). Visualiser que rien ne se télescope.
3. Tirage des gaines verticales. Les ICTA et TPC remontent contre la face arrière de la cage, fixées aux fils horizontaux du grillage par colliers inox tous les 30 cm. Ne jamais laisser une gaine libre qui battrait pendant le remplissage — elle se fait pincer et coupe le câble.
4. Pose des traverses bois internes. À la hauteur de chaque équipement lourd ou sensible (prise, vidéophone, boîte aux lettres), insérer la traverse bois préalablement percée pour recevoir l’appareil. Fixation au grillage par fil de fer recuit ou colliers inox.
5. Remplissage pierre avec calage. Remplissage classique, sauf qu’on laisse les 5-10 cm autour de chaque passage et chaque traverse libres de grosses pierres. On complète par des pierres plates calées main qui maintiennent les gaines en place sans les pincer.
6. Pose finale des appareils. Spots, prises, vidéophone, robinet, se posent une fois le remplissage terminé et tassé. Vissage sur traverse ou platine, raccord aux câbles ou tuyaux qui attendent, test immédiat de chaque circuit.
7. Raccordement tableau par électricien. Dernière étape, quand tout le reste est prêt et stable. L’électricien pose les différentiels, vérifie la continuité, mesure la résistance de terre, signe la certification si Consuel nécessaire.
Anecdote Romans-sur-Isère — ce que j’ai retenu
Retour sur le chantier évoqué en intro, 6 m de gabion en mars 2025, pour clôturer le sujet avec du concret.
Le premier matin on a tracé sur le plan les 3 spots (un à chaque extrémité, un au centre à 1,80 m), la prise barbecue (côté droit à 1 m de hauteur, sous le chapeau bois qui débordait de 5 cm), et le robinet jardin (pied gauche, arrivée depuis le regard à 12 m en tranchée PE40 bleu). J’ai coulé la semelle vers 11 h, avec 4 gaines en attente : 2 ICTA 16 bleues pour les spots en 24 V, 1 ICTA 20 rouge pour la prise 230 V, 1 gaine PE40 souple pour le robinet. Séchage 48 h avant reprise.
Le matin 3 on a monté les cages, fixé les gaines aux colliers inox au fur et à mesure, inséré deux traverses mélèze (une à 1 m pour la prise, une à 1,60 m pour éventuel luminaire futur). L’électricien du client est passé à 17 h brancher temporairement les spots et la prise en bout d’atelier, test OK. Remplissage pierre calcaire Drôme 60-90 mm sur les jours 4 et 5, environ 3,5 tonnes au total.
Le plombier est venu poser la platine robinet et souder le raccord laiton le lundi de la semaine suivante. L’électricien est repassé tirer la ligne 230 V depuis le tableau, poser le différentiel dédié 30 mA type A, signer la certification (tableau modifié à 6 modules, pas de Consuel requis). Au total : 2,5 jours de pose à deux, 380 € de fournitures hors main d’œuvre pro, et un ouvrage qui fonctionne sans défaut depuis 15 mois.
Ce qui a bien marché : le plan tracé avant, la distance courant fort / faible respectée (30 cm), le IP66 sur la prise (plus d’une fois trempée depuis par les orages de septembre sans broncher), la vidange hivernale faite correctement par le client lui-même (guide 2 pages imprimé et laissé sur place).
Ce que j’aurais fait autrement : prévoir dès l’attente une 5e gaine vide en réserve, pour un éventuel ajout futur (lampe de balisage, sonde connectée, module Shelly). Ça coûte 8 € à la pose et ça évite une reprise de tranchée deux ans plus tard.
Pour aller plus loin
Intégrer des équipements dans un gabion demande plus de préparation qu’un mur décoratif, mais la règle tient en trois lignes : tout planifier avant, gaine ICTA partout même en basse tension, indice IP cohérent avec l’exposition réelle. Respecter la séparation courant fort / courant faible et faire appel à un électricien pour le raccordement tableau. Vidanger le circuit eau chaque automne.
Pour approfondir selon votre projet : comment éclairer un mur en gabion en LED pour les options ruban, spots et uplighting, comment intégrer une boîte aux lettres en gabion pour les cotes et l’intégration BAL, mon retour sur les piliers de portail en gabion si le gabion sert aussi de pilier support, les erreurs de pose à ne pas commettre pour la check-list des non-conformités courantes, comment cacher un compteur ou un climatiseur en gabion si l’équipement à habiller existe déjà. Côté achat, les accessoires de pose chez Gabiona (partenaire) pour les colliers inox et entretoises, les lampes en gabion chez Gabiona (partenaire) pour les luminaires à cage pré-intégrée, les gabions sur-mesure chez Gabiona (partenaire) pour les cotes adaptées aux équipements spécifiques.
Marc Lefèvre, paysagiste — Drôme, août 2026
Questions fréquentes
Un électricien est-il obligatoire pour poser une prise sur un gabion ?
Oui dès qu'on touche au tableau électrique de la maison. Le raccordement en amont (disjoncteur dédié, différentiel 30 mA, pose d'une ligne protégée) relève de la NF C 15-100 et engage la responsabilité pro. Le chemin de câble en gaine ICTA depuis le tableau jusqu'au gabion peut être tiré par le propriétaire, mais le branchement final au tableau et la pose du DDR doivent passer par un électricien qualifié. Sur un tableau modifié de plus de 8 modules, le Consuel redevient exigible.
Quel indice IP pour une prise extérieure fixée sur un gabion ?
IP55 minimum pour une prise encastrée sous auvent, IP66 si la prise est en façade exposée à la pluie battante. Le 55 protège contre les jets d'eau, le 66 contre les projections puissantes. Sur un mur gabion qui ruisselle régulièrement en hiver, je pose systématiquement du IP66 avec clapet anti-pluie — 10 à 15 € de plus qu'une prise IP44, et zéro panne en 8 ans de recul.
Profondeur de tranchée pour l'alimentation du gabion ?
50 cm minimum pour une alimentation électrique 230 V en gaine TPC rouge, avec grillage avertisseur rouge posé 20 cm au-dessus du câble. Pour le robinet en polyéthylène PE40 ou PE80, 80 cm hors gel en Drôme plaine, 100 cm en altitude ou climat continental type Ardèche haute. La règle hors gel dépend de la région — Service Régional de la Protection des Végétaux donne la carte officielle.
Peut-on faire passer courant fort et courant faible dans la même gaine ?
Non. La NF C 15-100 exige une distance minimale de 30 cm entre câbles 230 V et câbles téléphonie, RJ45, alarme, vidéophone. Gaines ICTA distinctes, si possible de couleurs différentes (rouge pour le courant fort, bleu ou vert pour les courants faibles). L'interférence électromagnétique fait tomber les signaux faibles en continu sinon — bruit sur la sonnette, vidéophone qui plante, RJ45 à 10 Mbit/s au lieu de 1 Gbit/s.
Comment fixer un robinet de jardin sur un gabion sans qu'il bouge ?
Platine acier inox 3 mm épaisseur, 15 × 15 cm, vissée au grillage par 4 colliers inox et calée contre une pierre plate derrière. Le raccord terminal laiton 20×27 sort de la platine, le tuyau PE40 remonte dans une gaine ICTA 25 mm depuis la tranchée. Le poids du remplissage pierre stabilise l'ensemble — le robinet ne vibre pas quand on ouvre l'arrivée à fond. Nourrice laiton pour départs multiples si on veut brancher aussi un tuyau d'arrosage automatique.
Faut-il un différentiel 30 mA dédié pour une prise extérieure gabion ?
Oui, c'est une exigence NF C 15-100 section 8 pour tout circuit alimentant une prise en extérieur ou en local humide. Un différentiel 30 mA type A ou AC en tête de la ligne, disjoncteur 16 A derrière, section câble 2,5 mm². Sur un tableau existant qui n'a pas de rangée libre, soit on remplace un rang, soit on ajoute un coffret divisionnaire. Jamais de dérivation sauvage depuis une prise existante pour alimenter un point extérieur — c'est une non-conformité majeure.
Quels équipements prévoir absolument AVANT remplissage de la cage ?
Tous les passages qui traversent la cage. Gaines ICTA pour chaque spot dans gabion et alim prise, gaine TPC pour le câble 230 V si montée en 230 V direct, tuyau PE40 ou cuivre pour le robinet, passages sonnette et vidéophone. Une fois les pierres posées, rien ne se rajoute proprement — il faudrait démonter une rangée entière. Marquer les positions au crayon sur le grillage et sur un plan avant de commencer, poser les gaines, fixer au collier inox, puis remplir.
